PAN WALL工法は、様々な環境に対応します。

主な用途

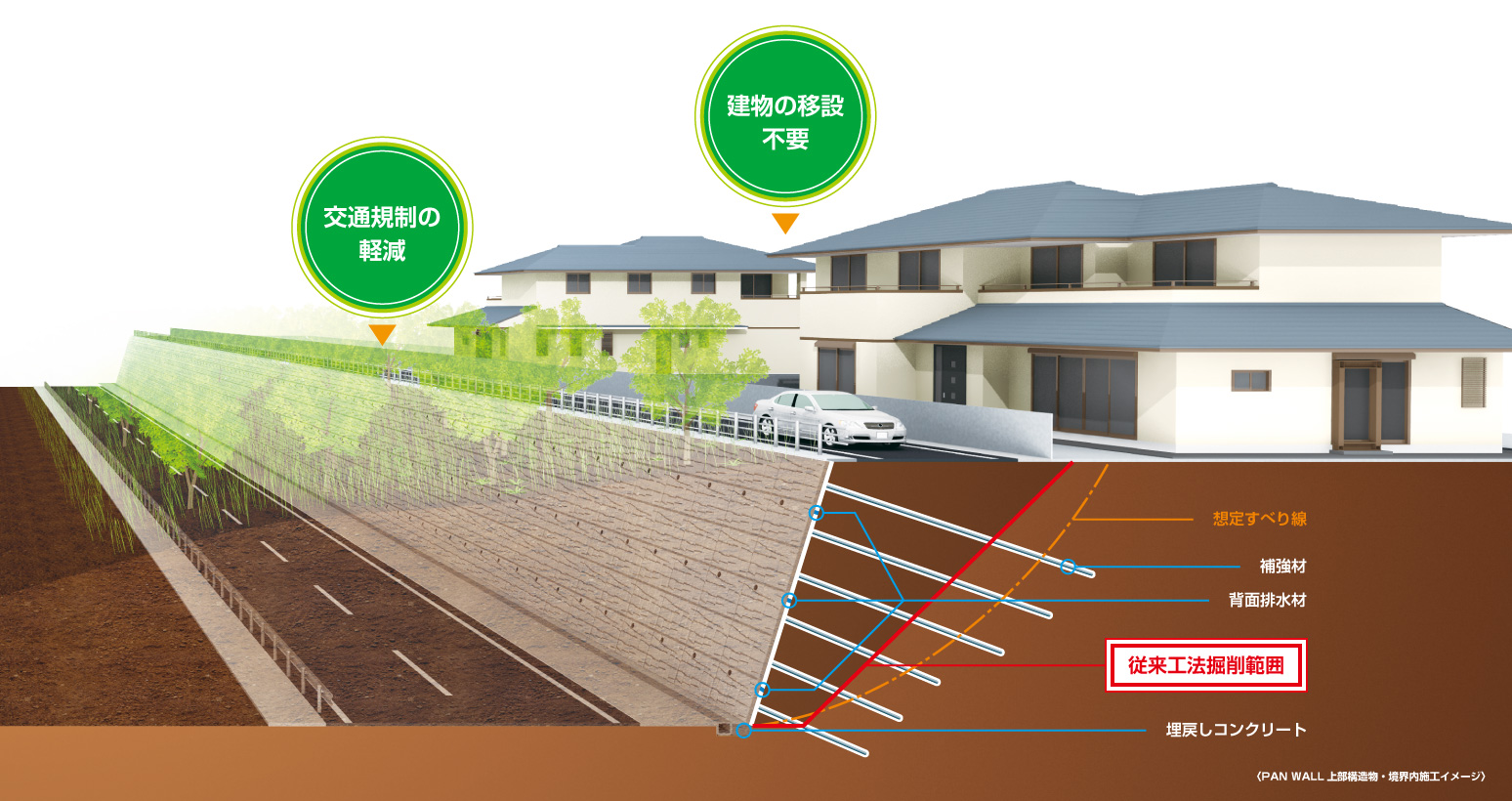

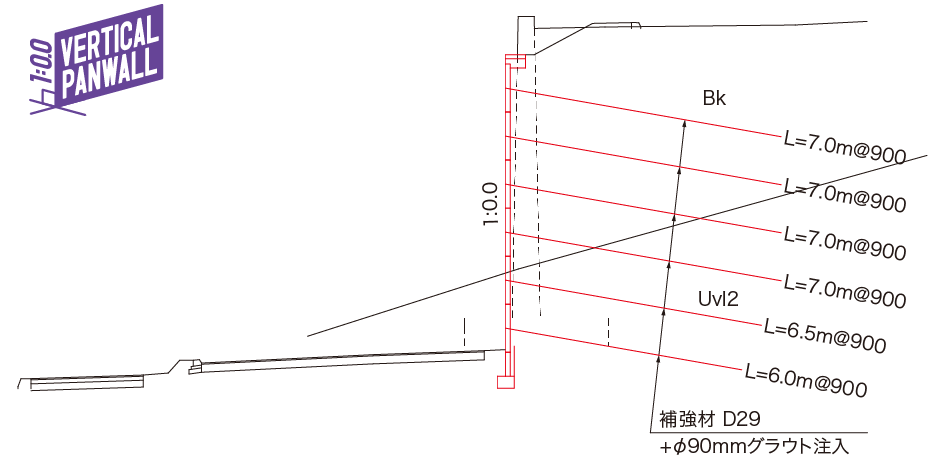

上部構造物(道路・建物等)・境界内施工

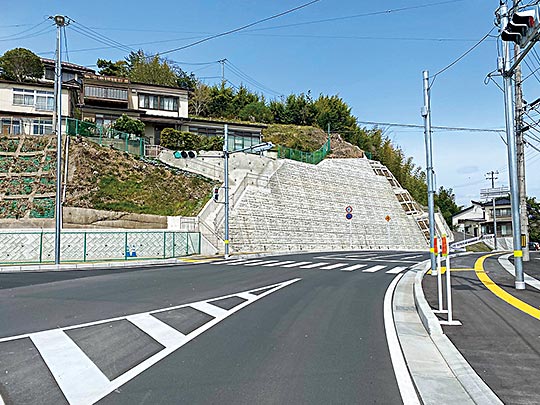

道路の改良工事や拡幅工事等で斜面を切土して構造物を構築する場合
  • PAN WALL工法は、一般的な擁壁を施工する際の背面掘削を行いません。
    よって、上部建物の移設・上部道路の交通規制は最少限で施工することができます。

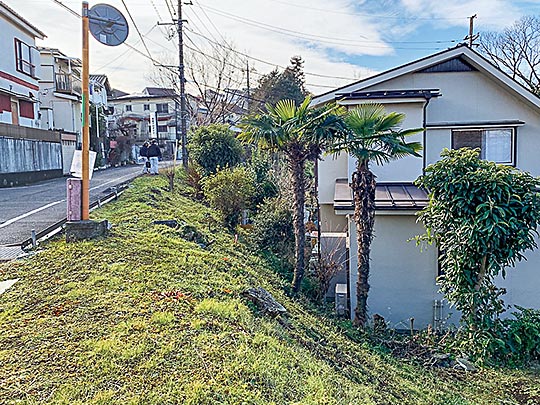

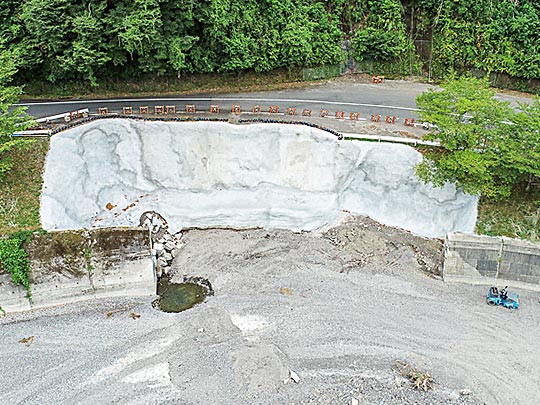

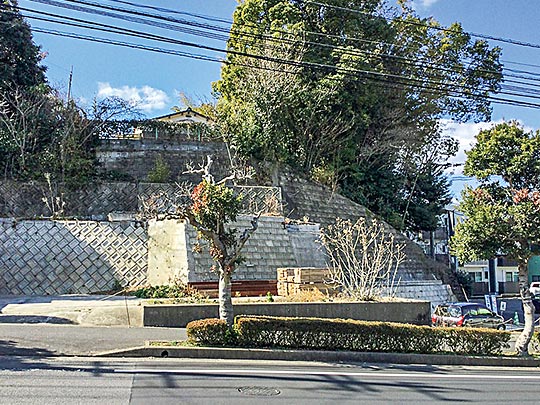

施工前

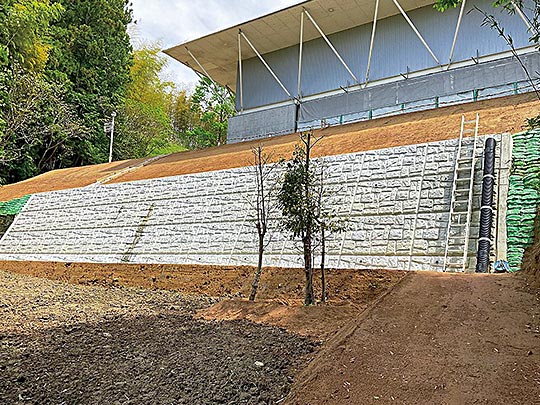

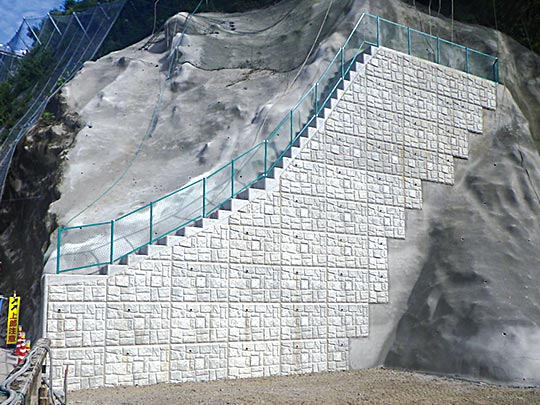

施工後

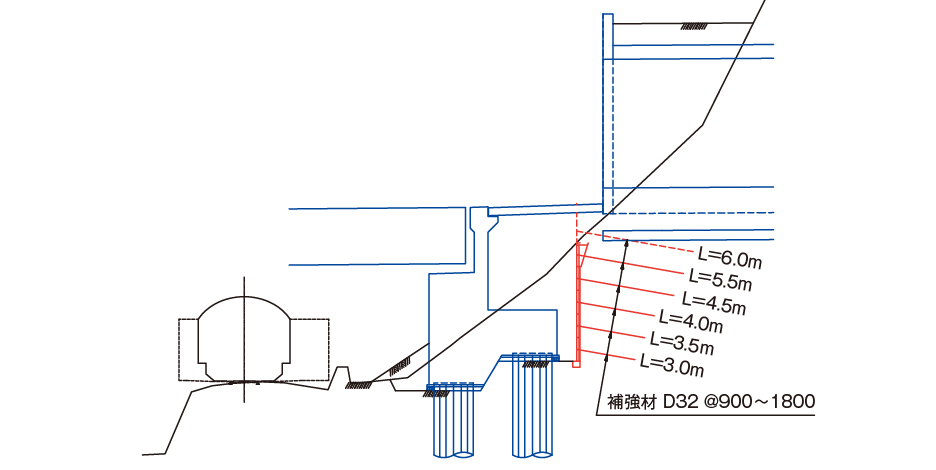

上部構造物(道路・建物等)・境界内施工

ページトップへ

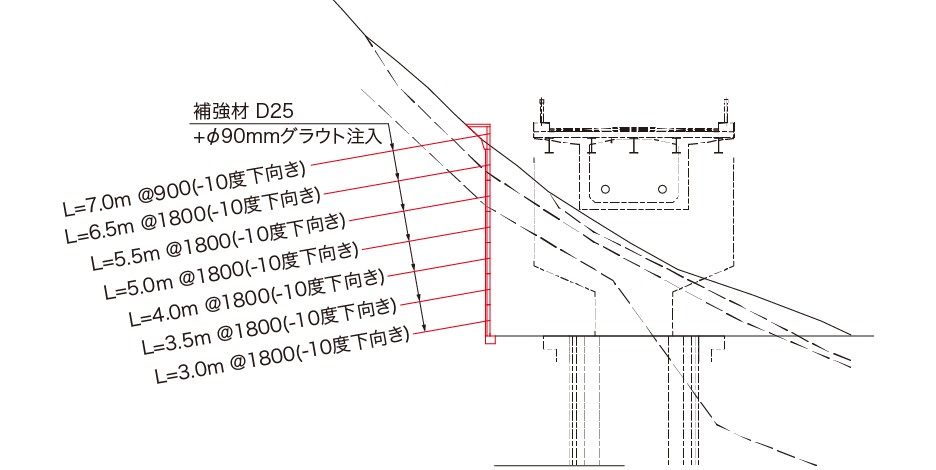

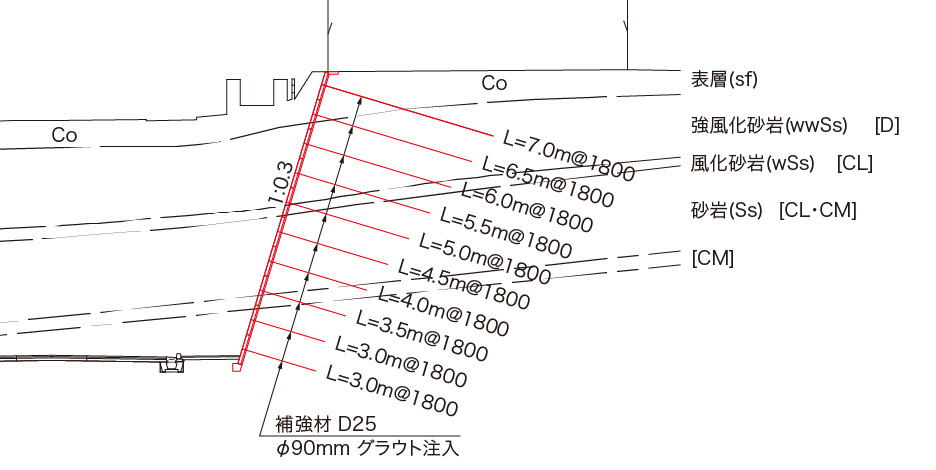

既設擁壁の補強

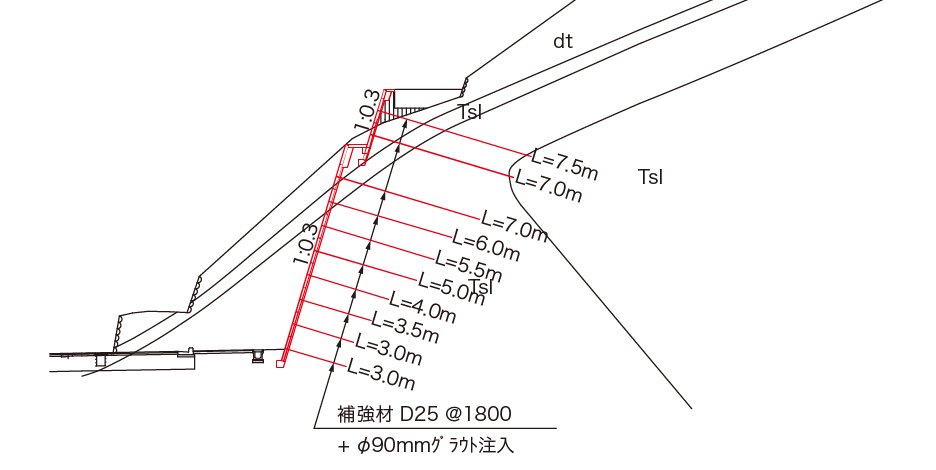

既設擁壁が老朽化・変状した場合

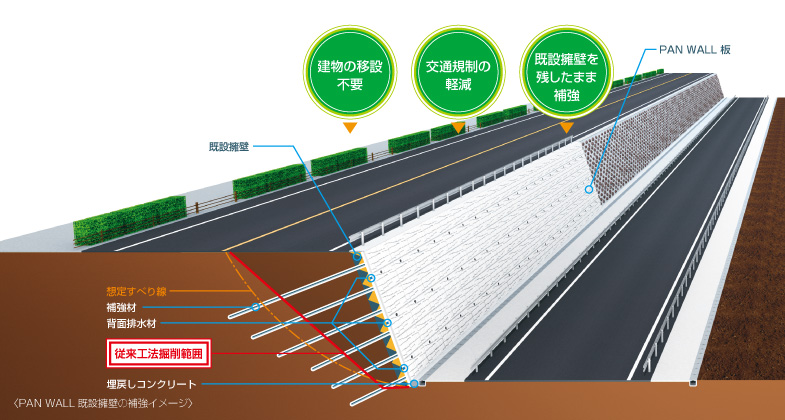

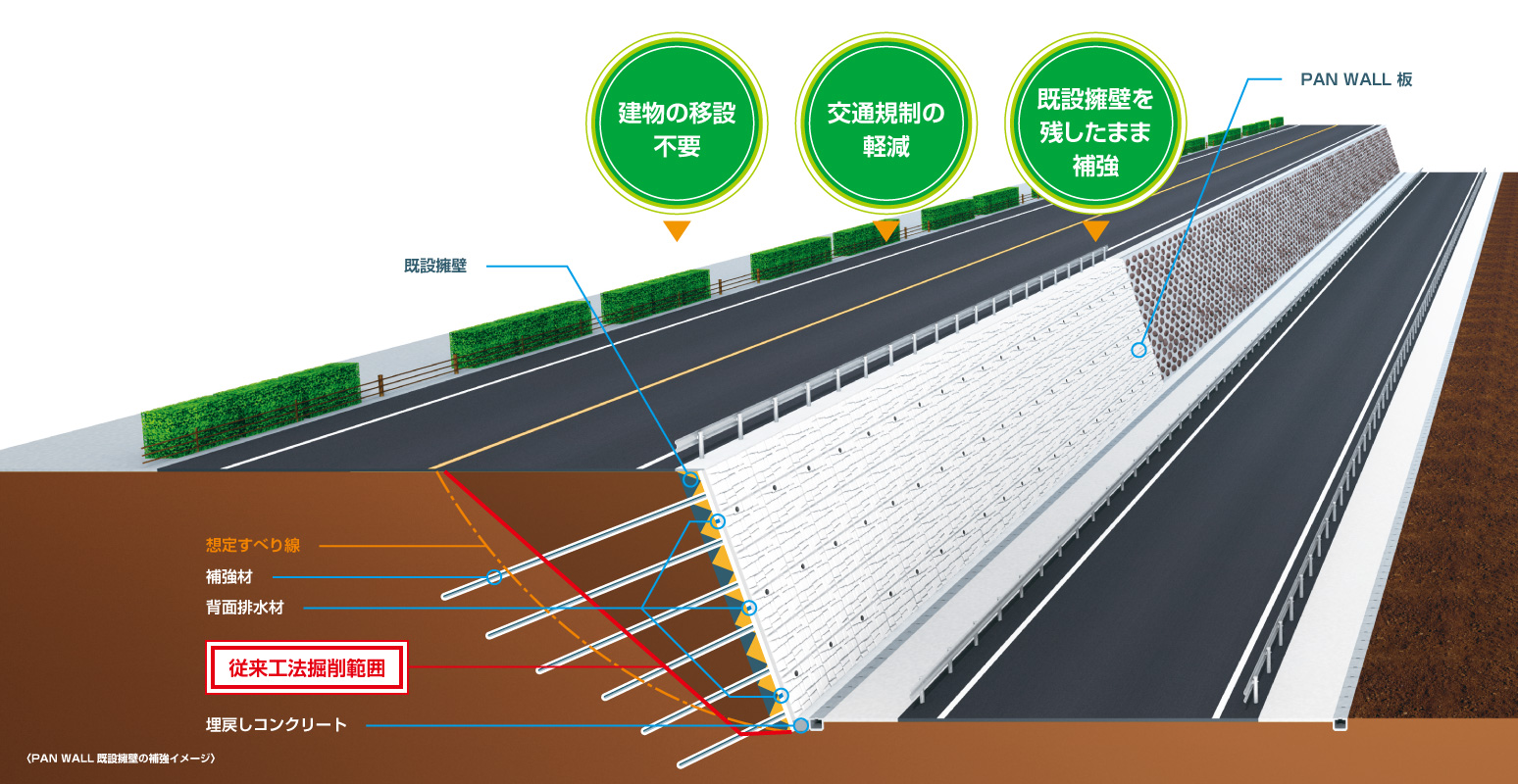

  • 既設擁壁に被せて施工します。既設擁壁を取り壊さないため廃棄物は最小限に抑えられます。
  • 上部建物の移設は不要、上部道路の交通規制は軽減できます。

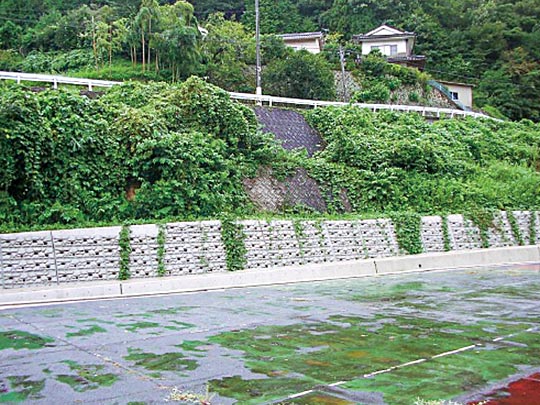

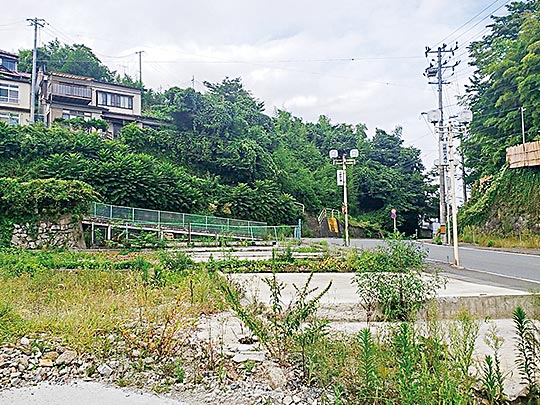

施工前

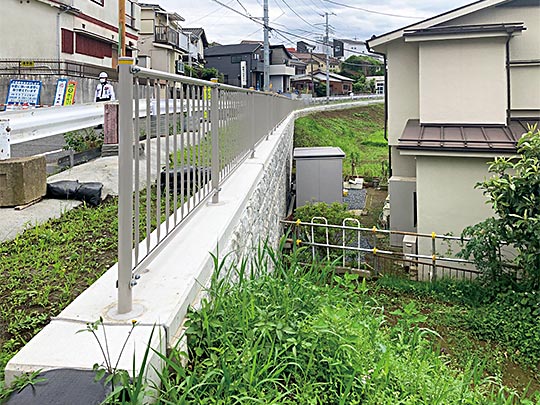

施工後

既設擁壁の補強

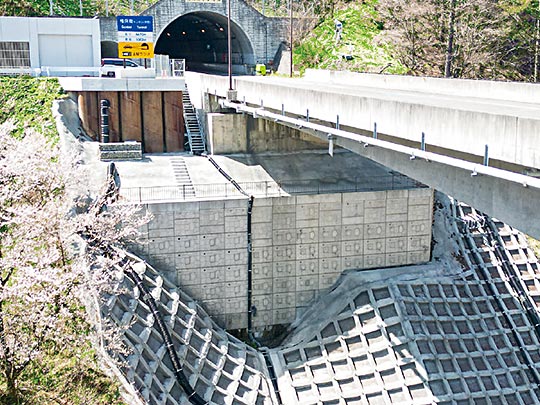

PAN WALL工法による防災

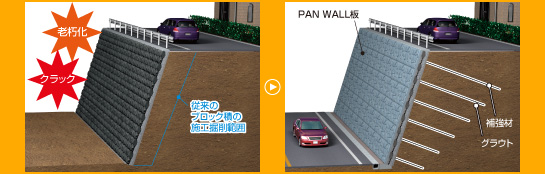

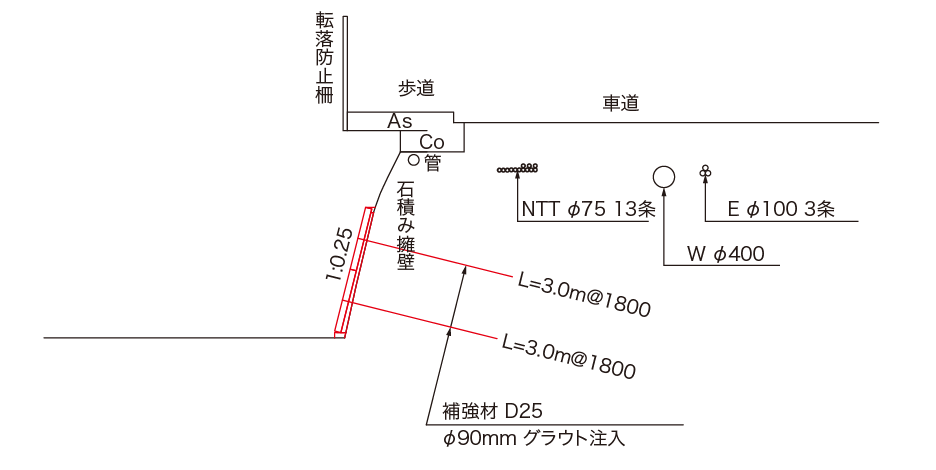

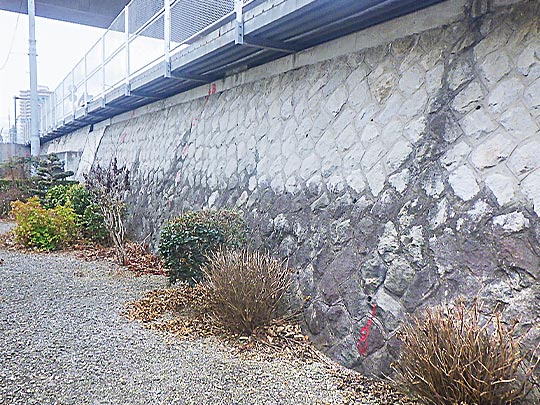

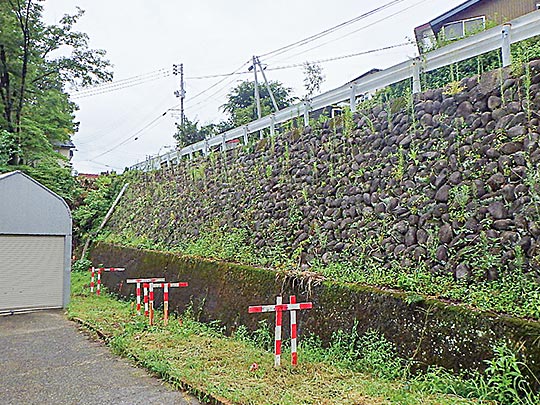

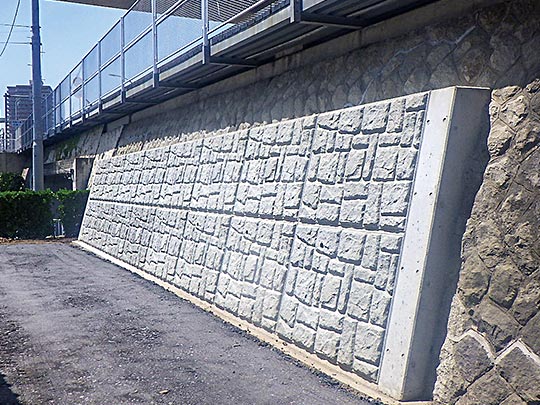

既設石積・ブロック積擁壁の補強

老朽化などでクラックや変状が発生した既設法面を補強する場合、従来のブロック積の施工法では、施工掘削範囲が大きく、法面上部の道路や建物に影響を及ぼします。

PAN WALL工法は既設ブロックの前面にプレキャストコンクリート板を設置し補強するので、法面上部の既設構造物を残したまま、安全に施工することができます。

パネル設置

パネル設置

既設石積・ブロック積擁壁の補強

ブロック積・石積擁壁補強特殊例

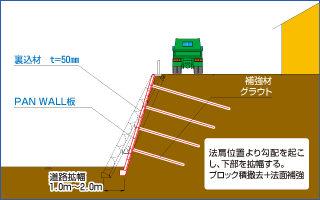

勾配を起こし拡幅+補強

勾配を起こし拡幅+補強

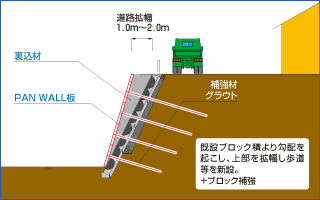

道路拡幅+補強

道路拡幅+補強

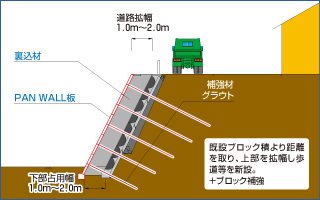

勾配を起こし法尻拡幅+補強

勾配を起こし法尻拡幅+補強

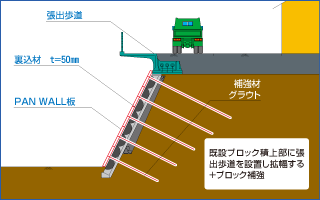

張出歩道拡幅+補強

張出歩道拡幅+補強

ページトップへ

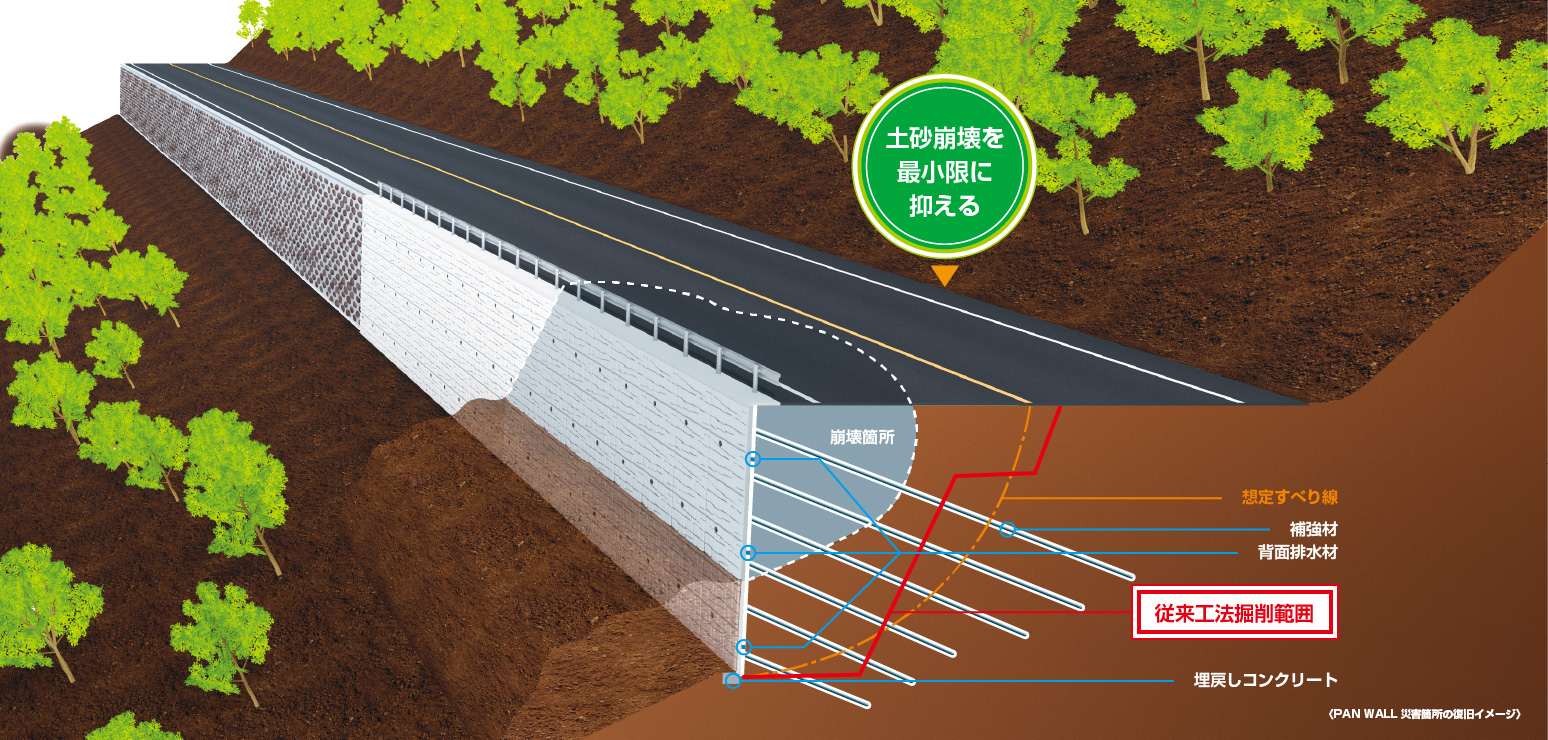

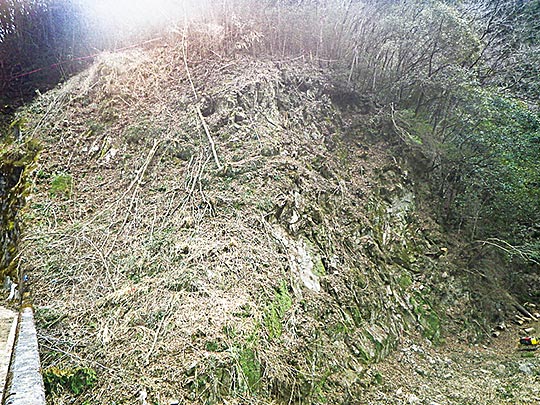

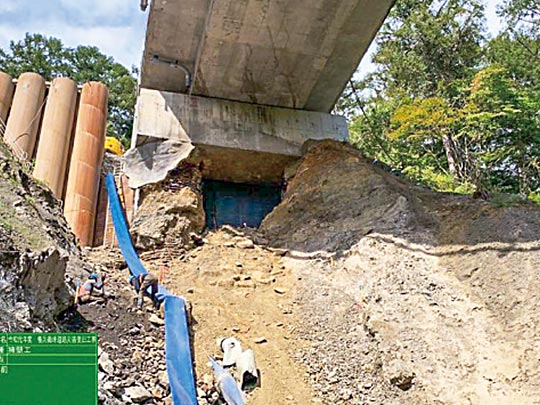

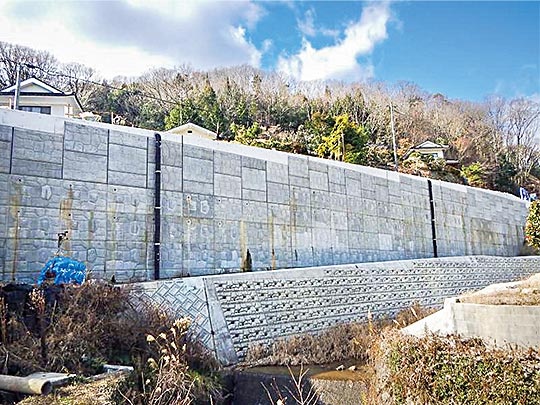

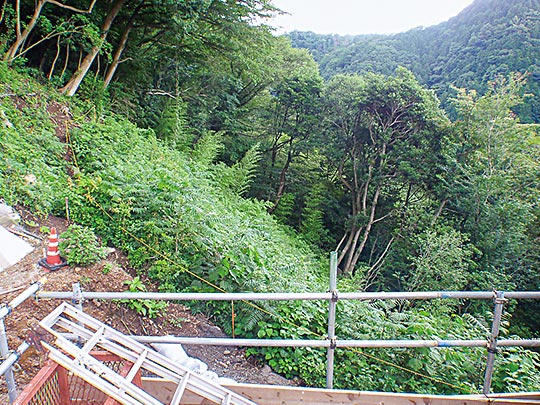

災害箇所の復旧

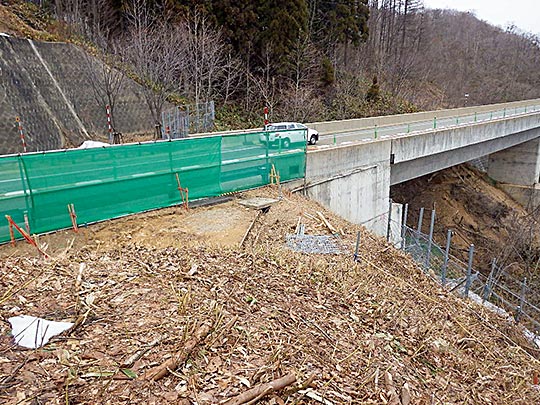

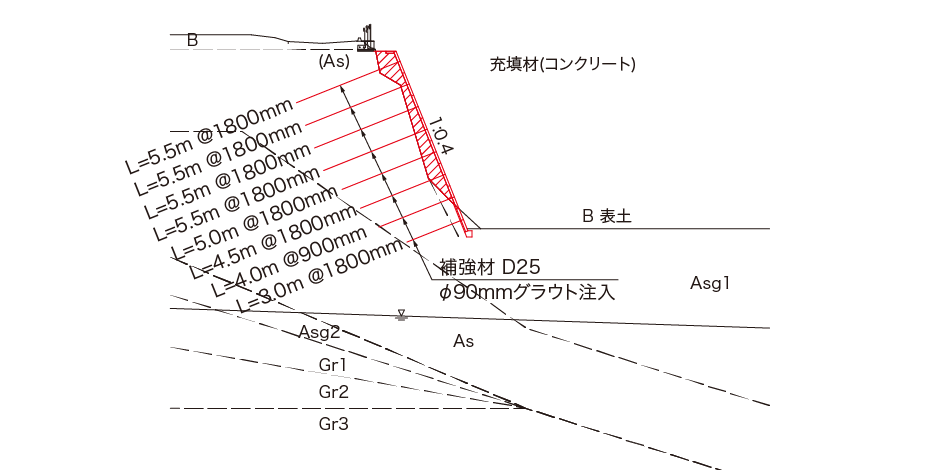

復旧施工時に二次災害が発生する恐れがある場合

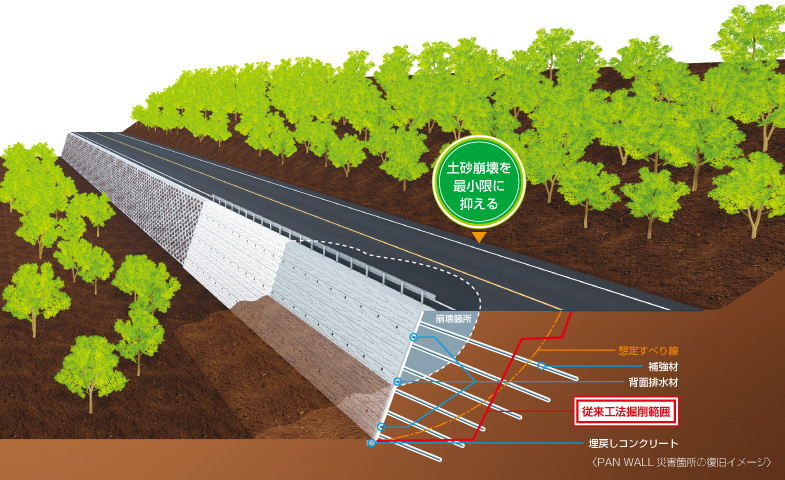

  • 災害箇所の安定化を図りながら施工するため二次災害の発生を抑えて施工することが可能です。

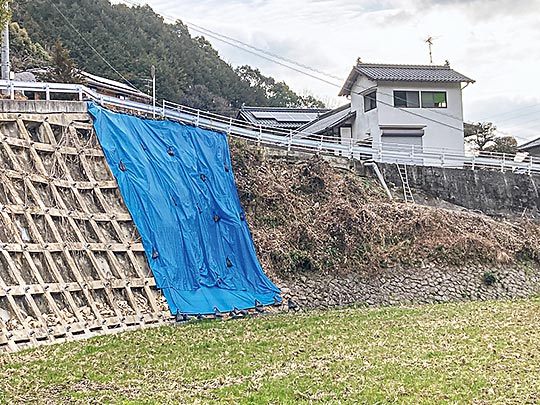

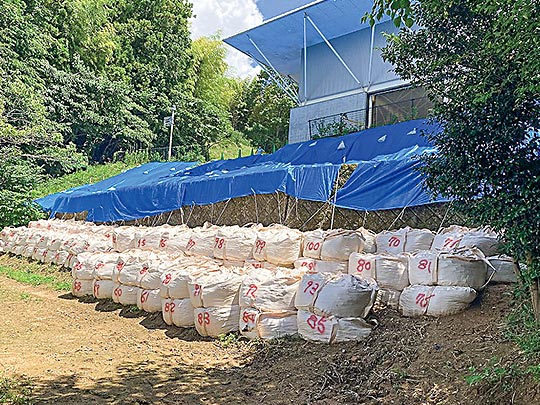

施工前

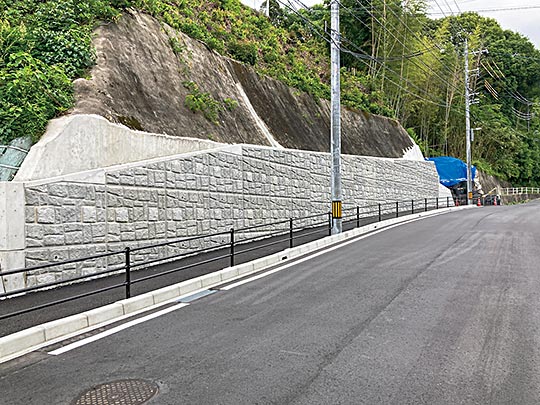

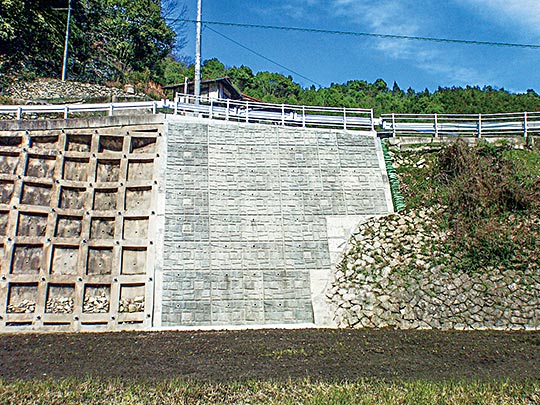

施工後

災害箇所の復旧

ページトップへ

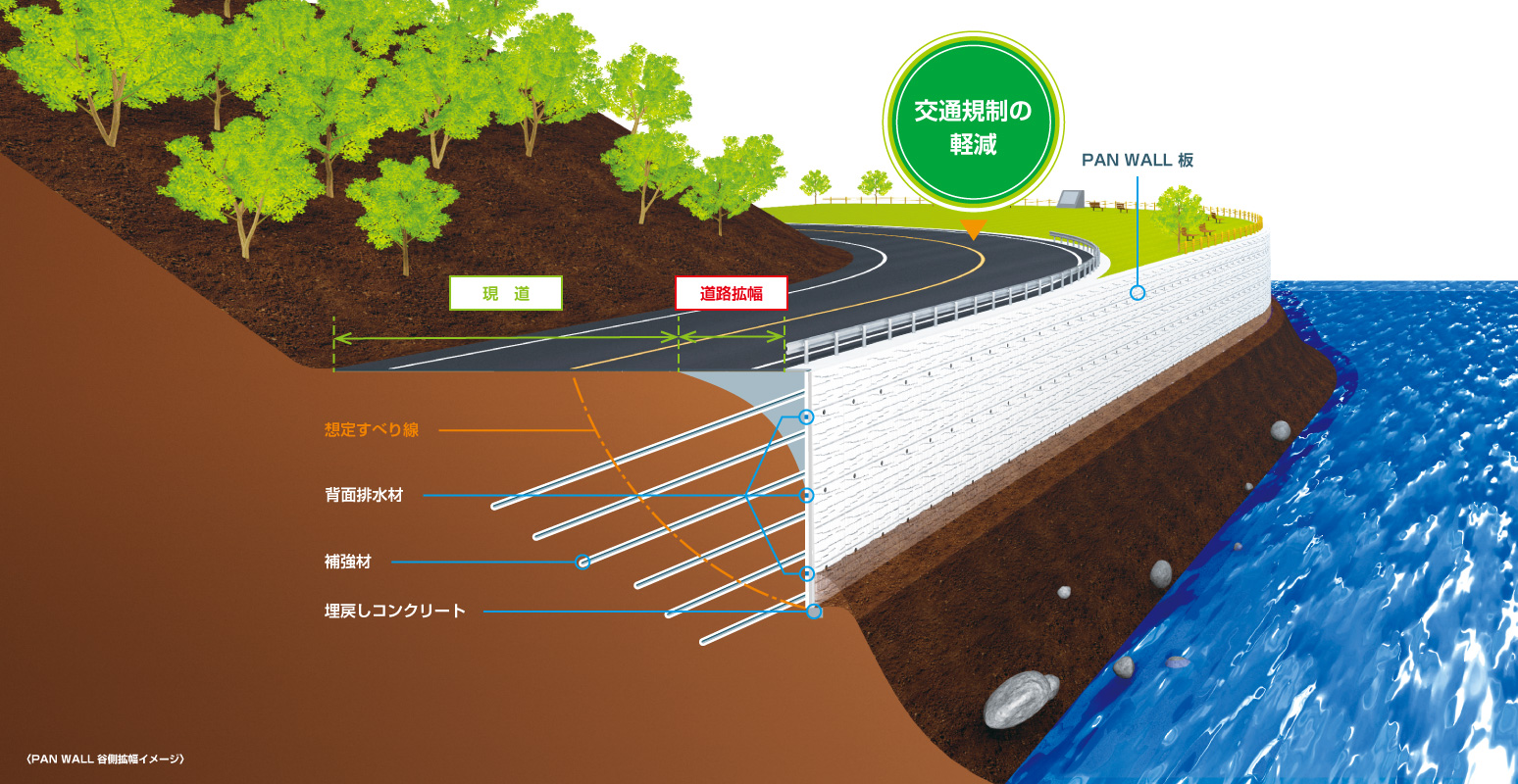

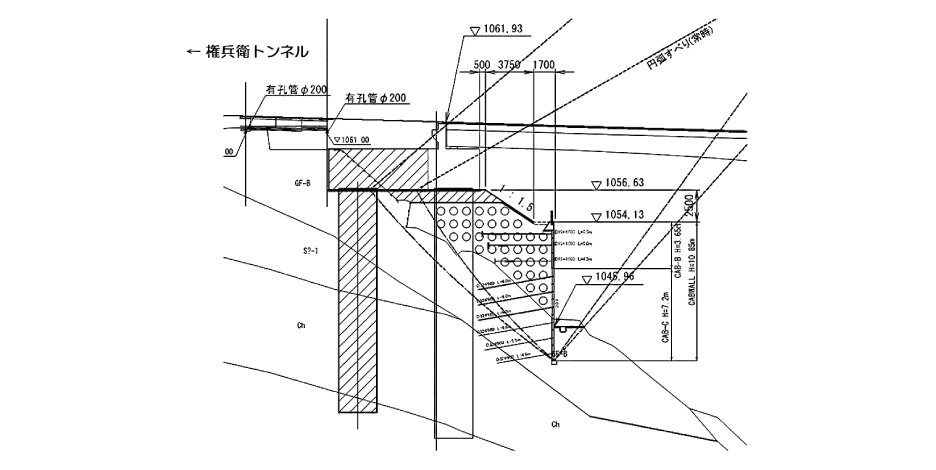

谷側拡幅

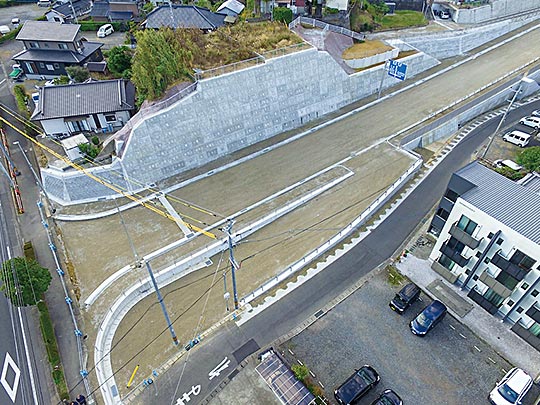

道路や用地を拡幅する場合
  • 工事期間中の掘削影響による交通規制を軽減できます。
  • 既設石積等の擁壁を補強しながら、道路の拡幅と補強ができます。

施工前

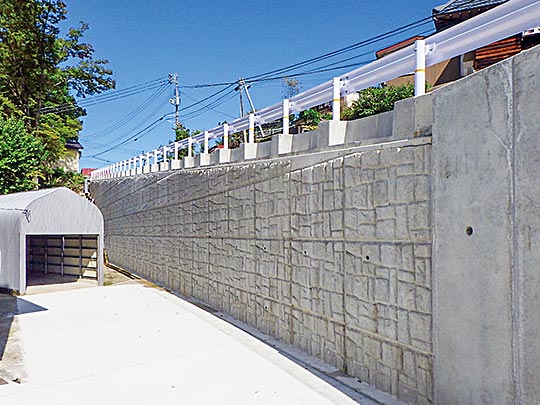

施工後

谷側拡幅

ページトップへ

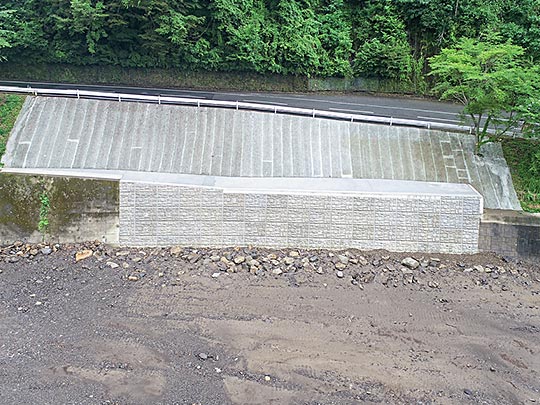

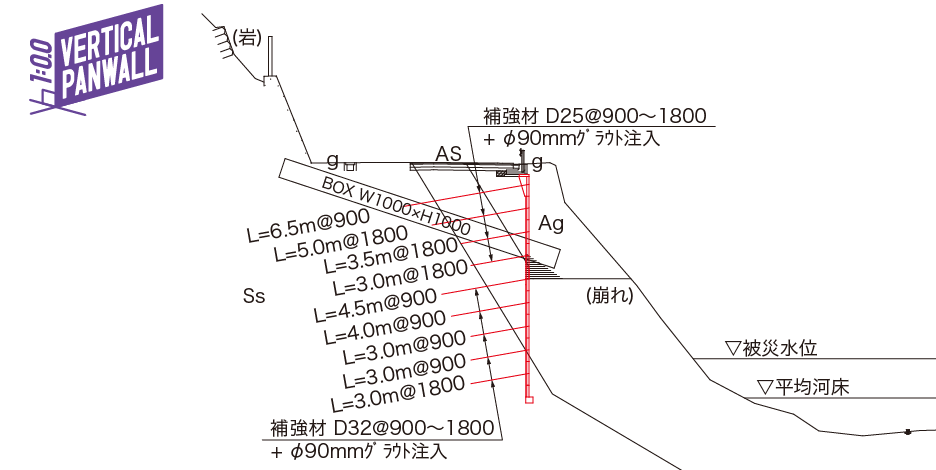

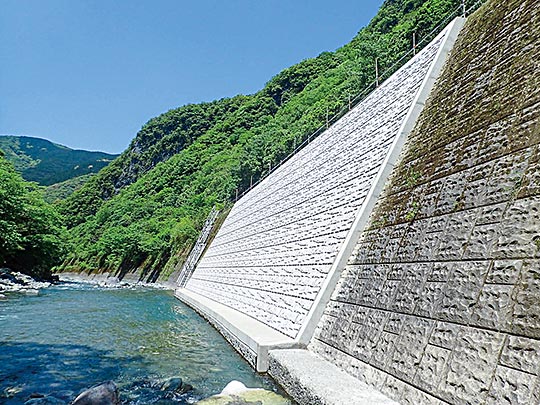

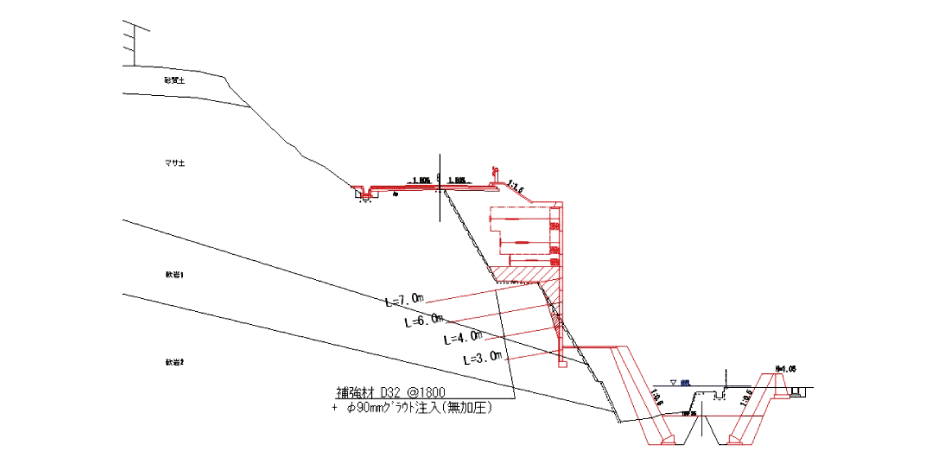

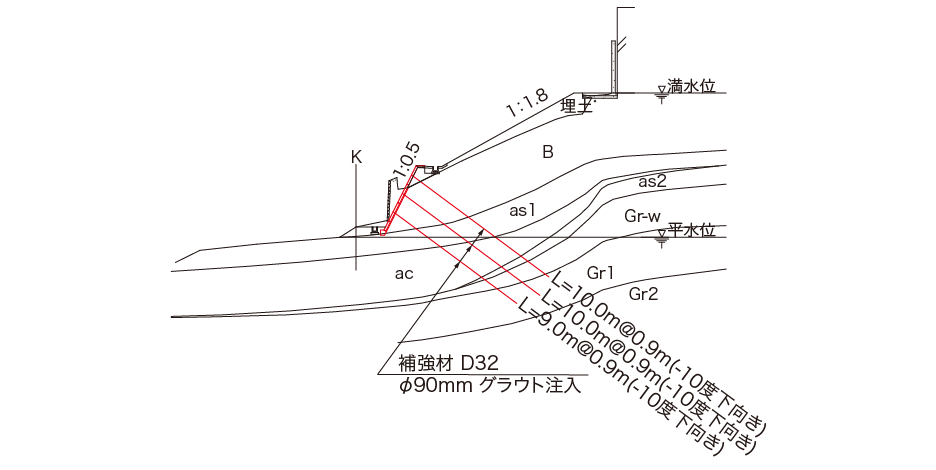

河川施工

洪水対策による河川断面の拡大や補強、新設河川・水路を構築する場合

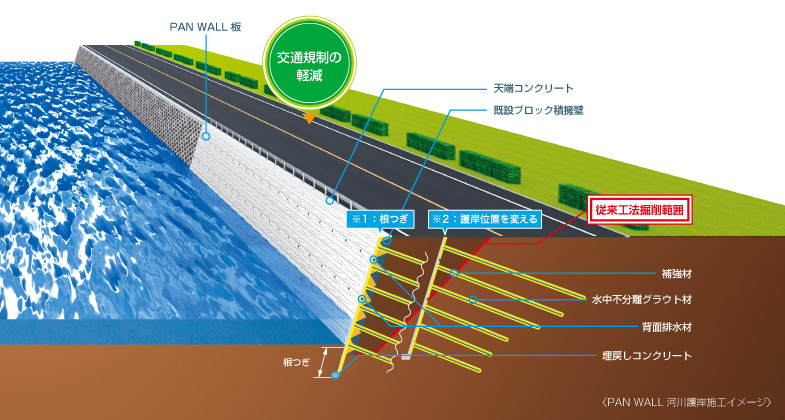

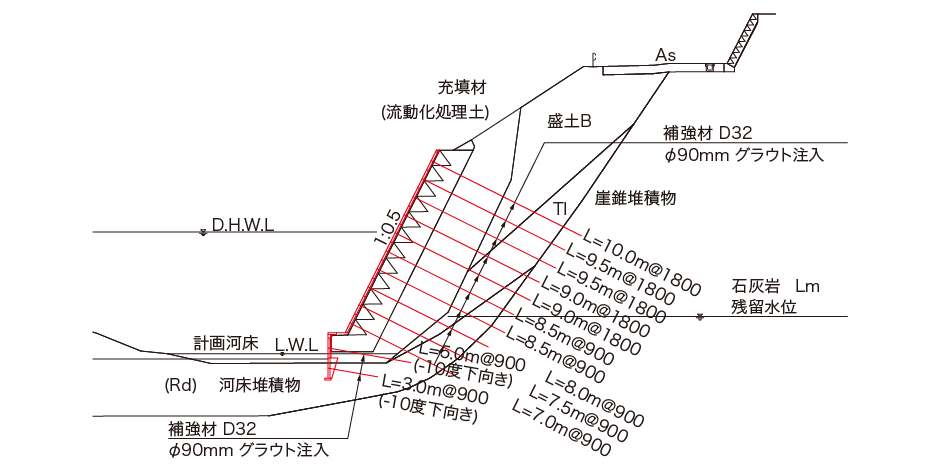

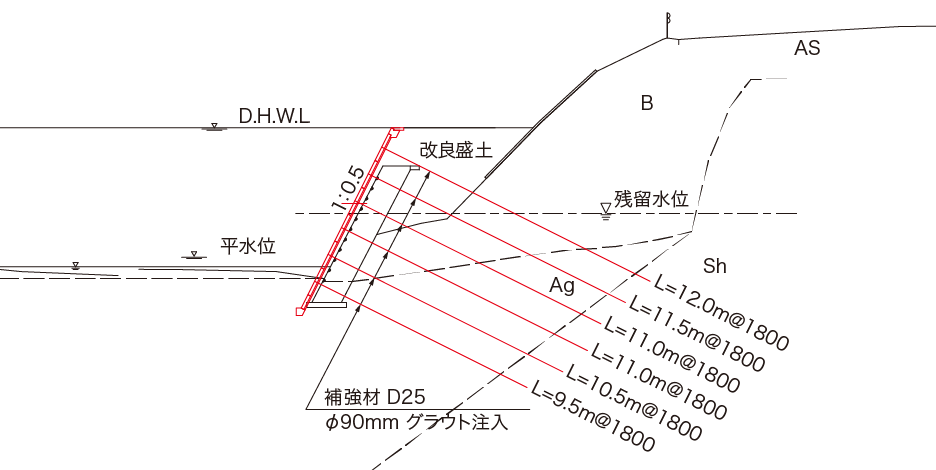

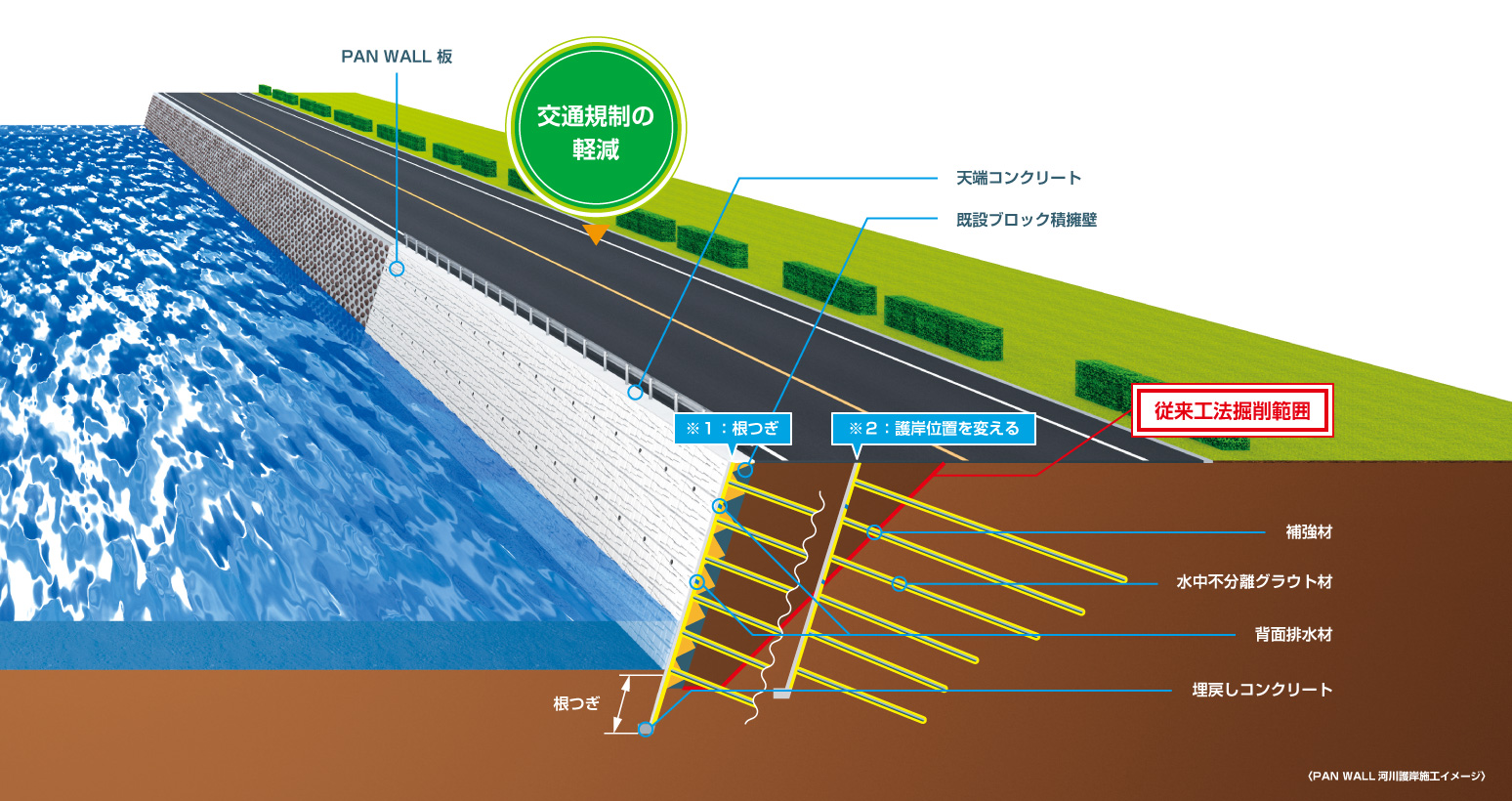

  • 河川断面の拡大では、逆巻き施工により既設擁壁下部の根入れを下げたり(根つぎ)※1、護岸位置を変える※2ことで流量を確保します。
    ※1、2 イラスト参照
  • 老朽化した河川護岸ブロック(石積・ブロック積)を残したまま補強できるので、廃棄物を低減し上部道路の交通規制をしなくても施工することが可能です。
  • 新設河川・水路の護岸構築もできます。

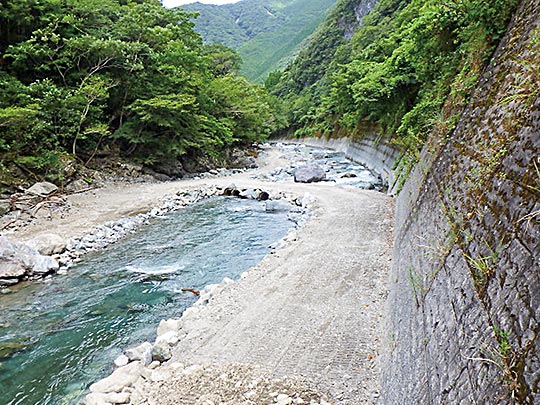

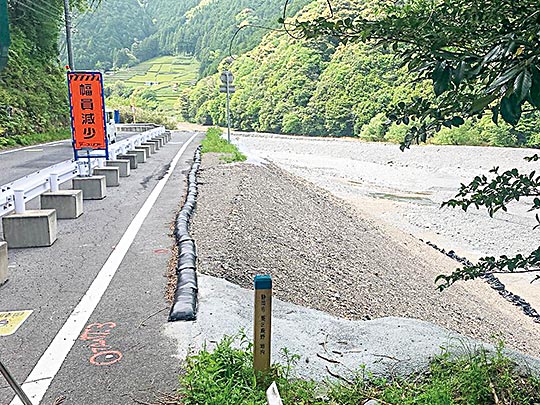

施工前

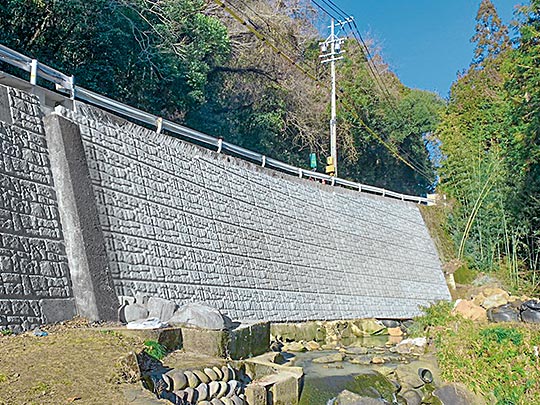

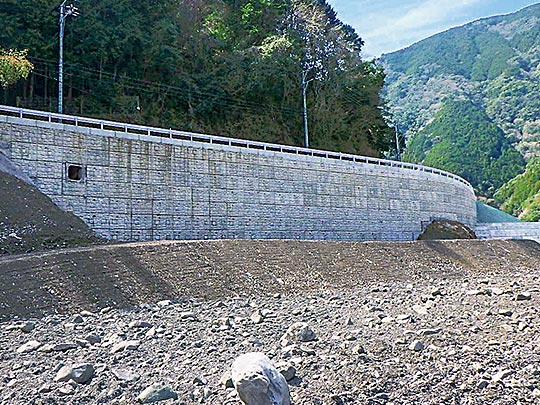

施工後

河川施工

ページトップへ

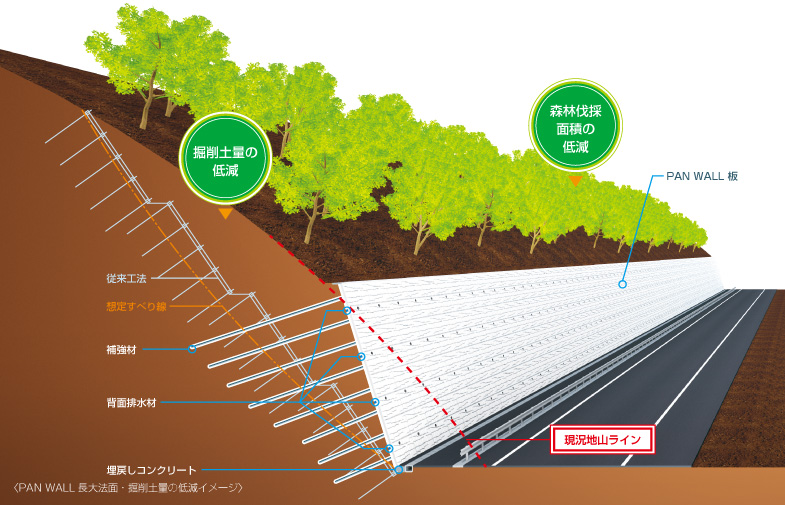

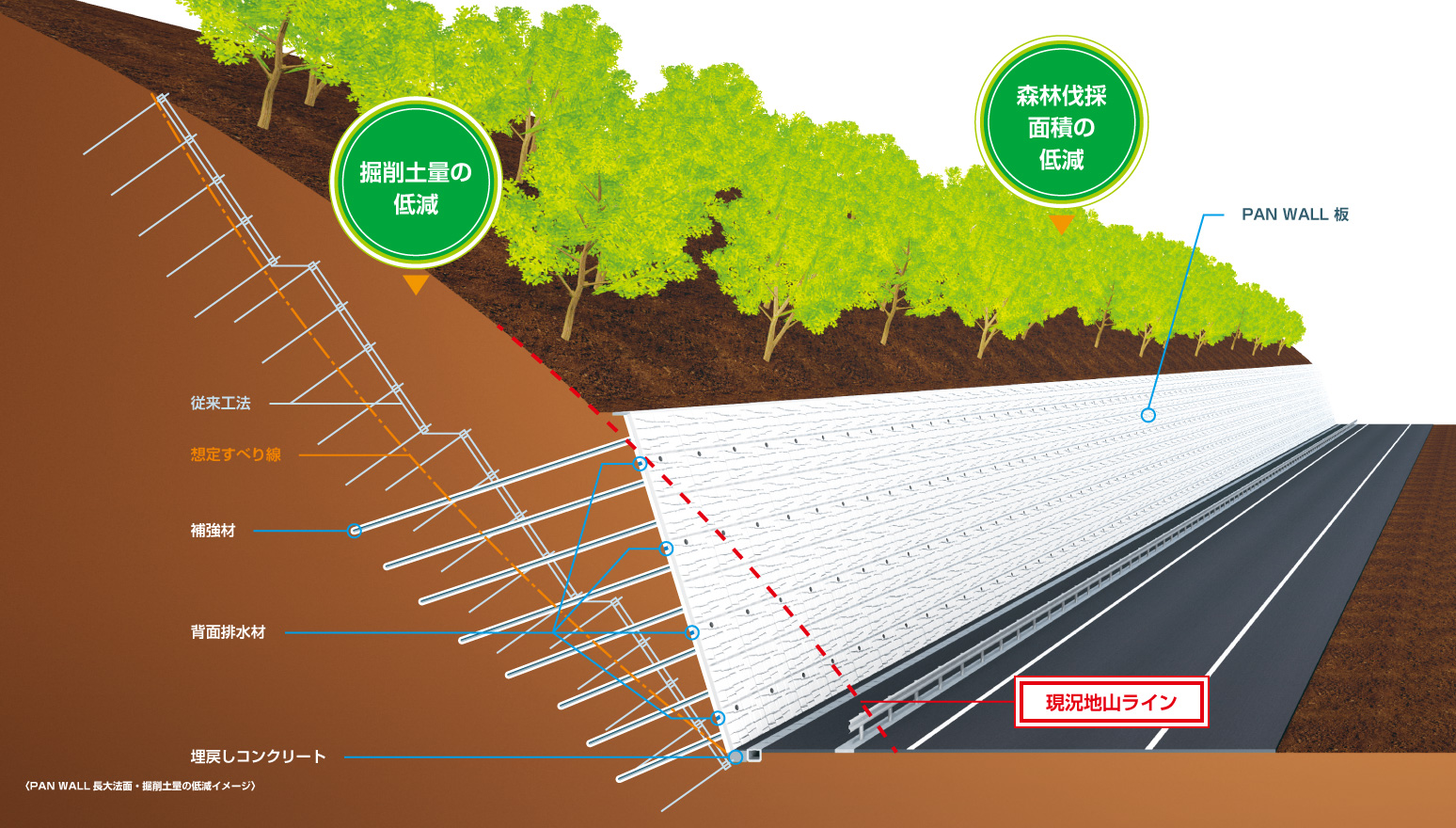

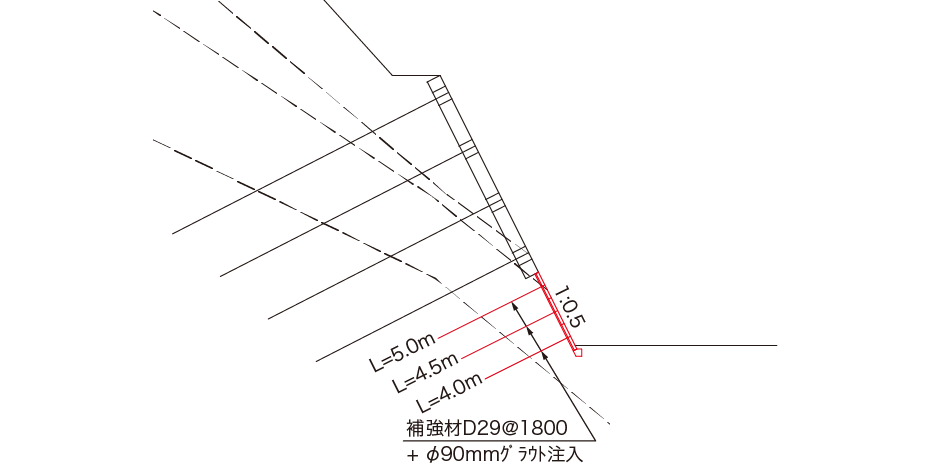

長大法面・掘削土量の低減

従来工法で施工すると長大法面となる場合
  • より急勾配化することにより、改変面積を低減します。
  • 森林の伐採量の低減、施工に伴う掘削土量の低減ができます。

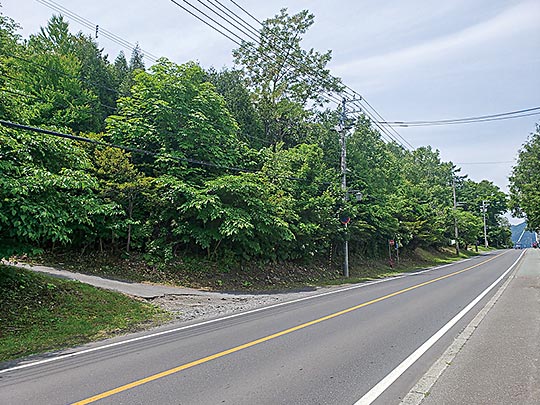

施工前

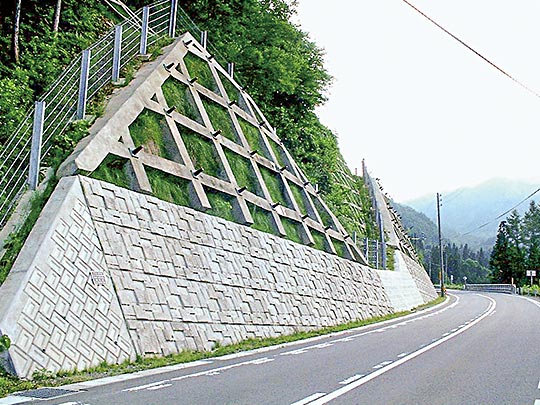

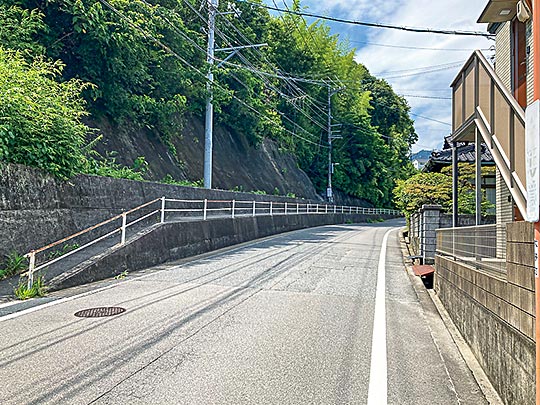

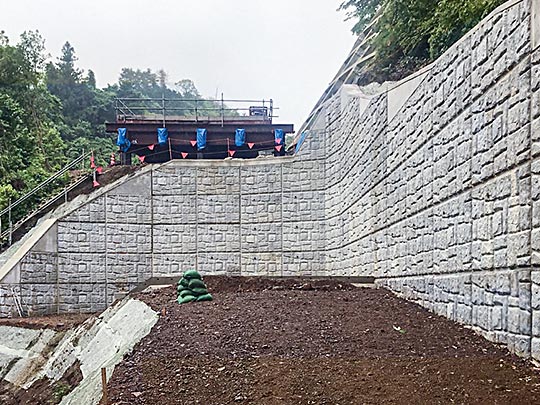

施工後

長大法面・掘削土量の低減

ページトップへ

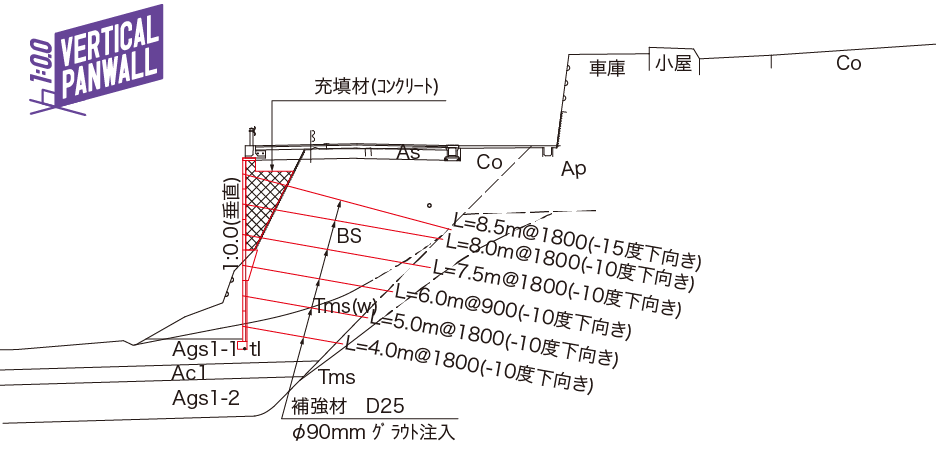

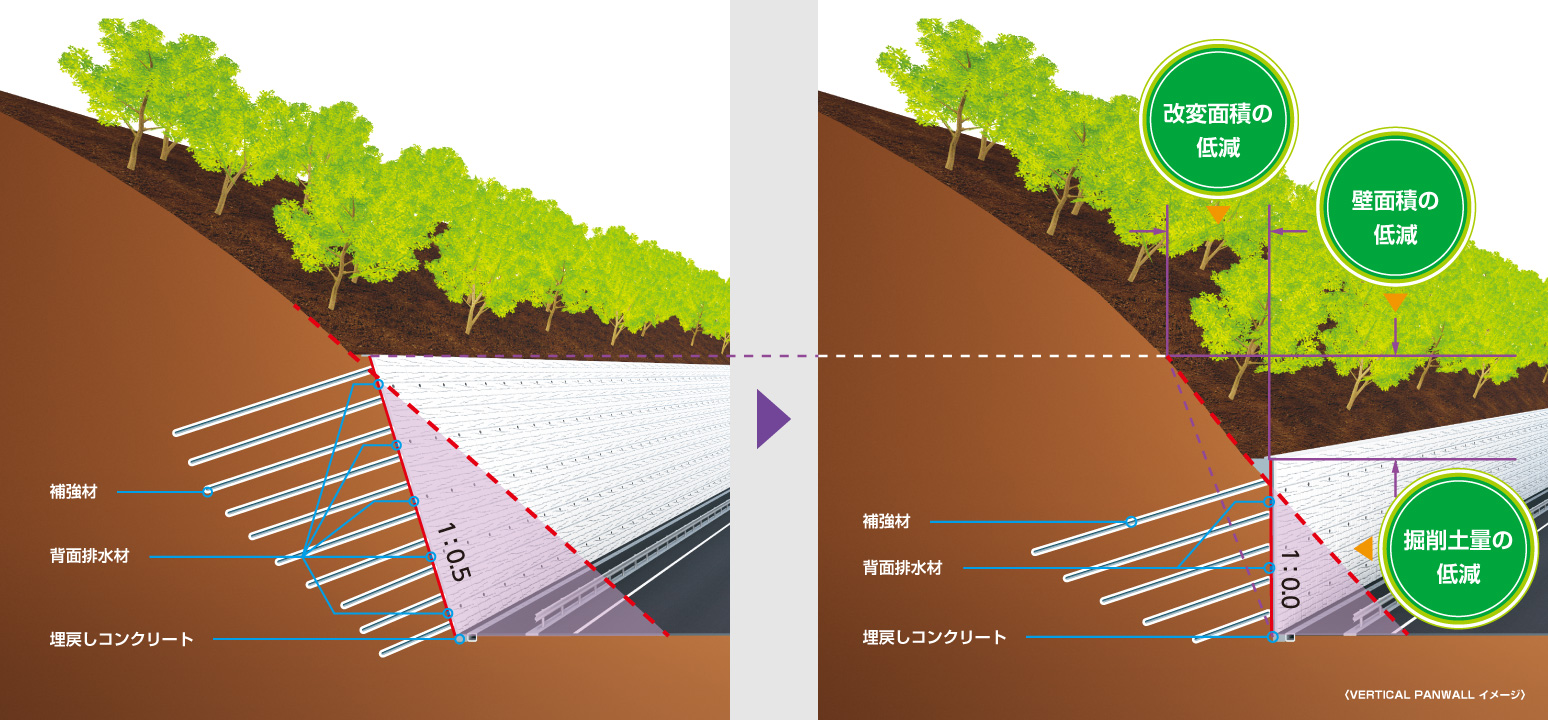

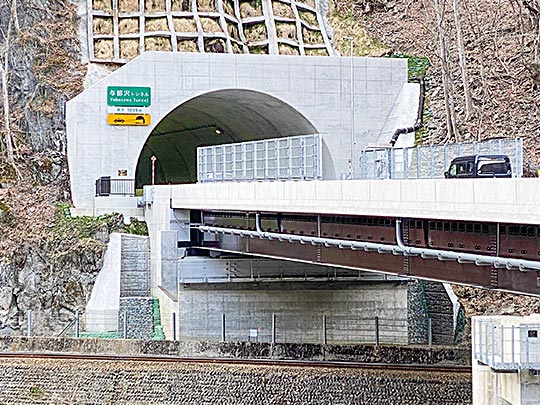

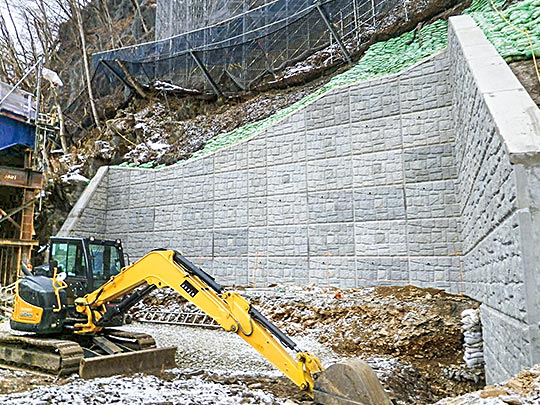

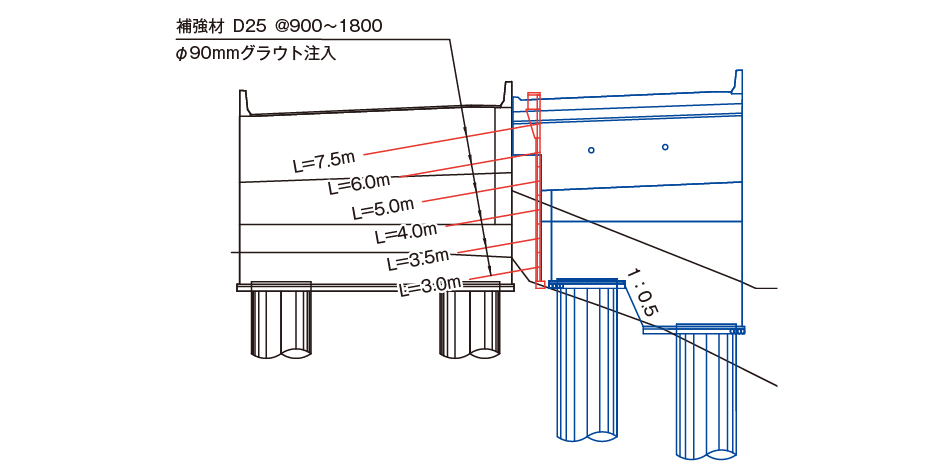

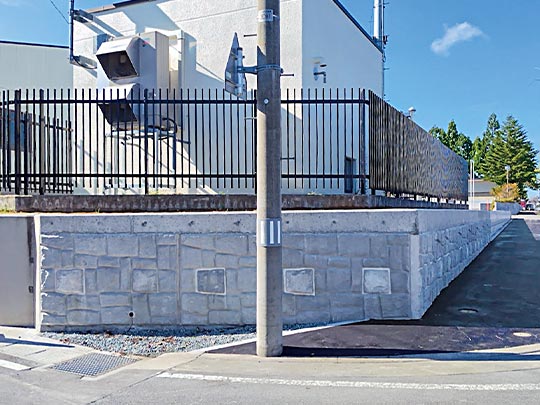

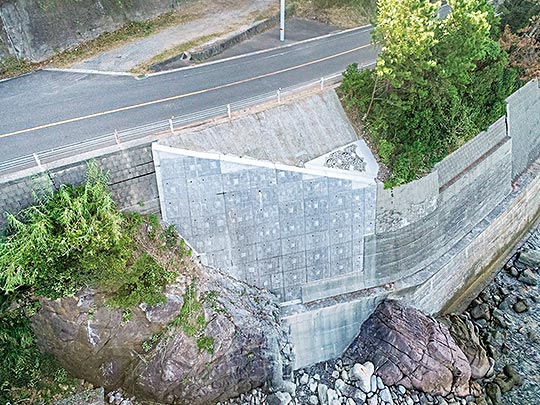

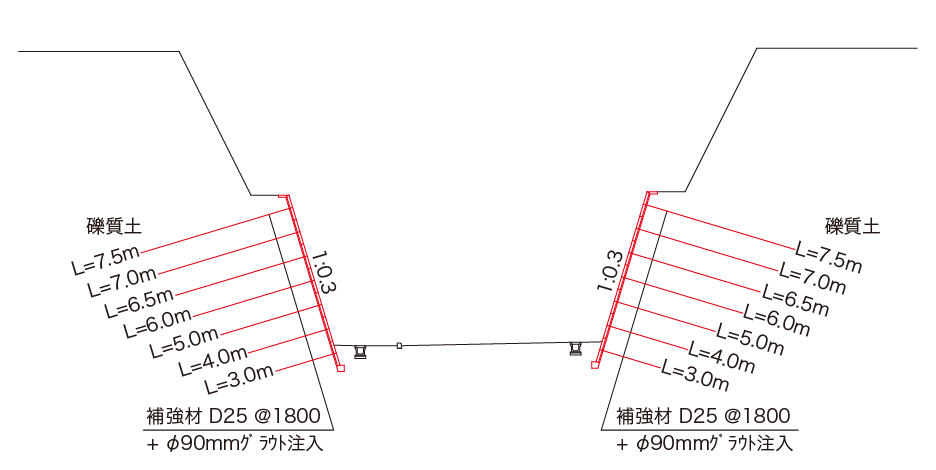

急勾配化施工(1:0.2〜垂直) VERTICAL PAN WALL

法面上下の用地を最大限に活用したい場合

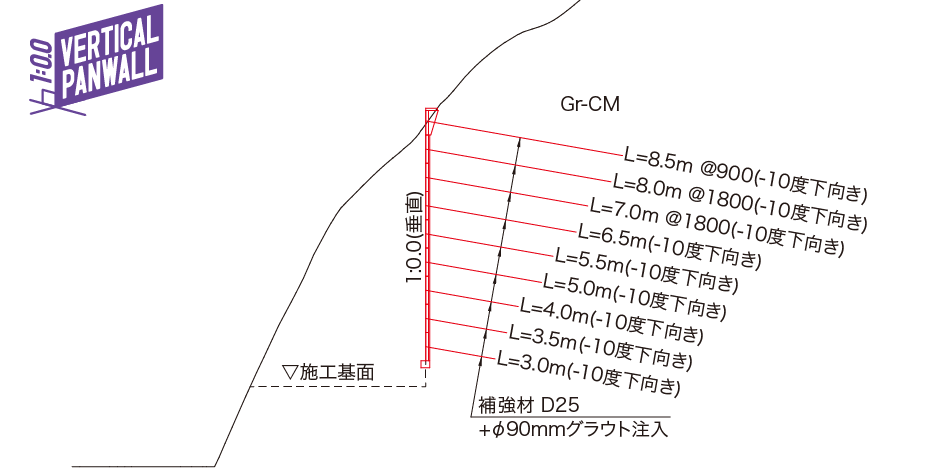

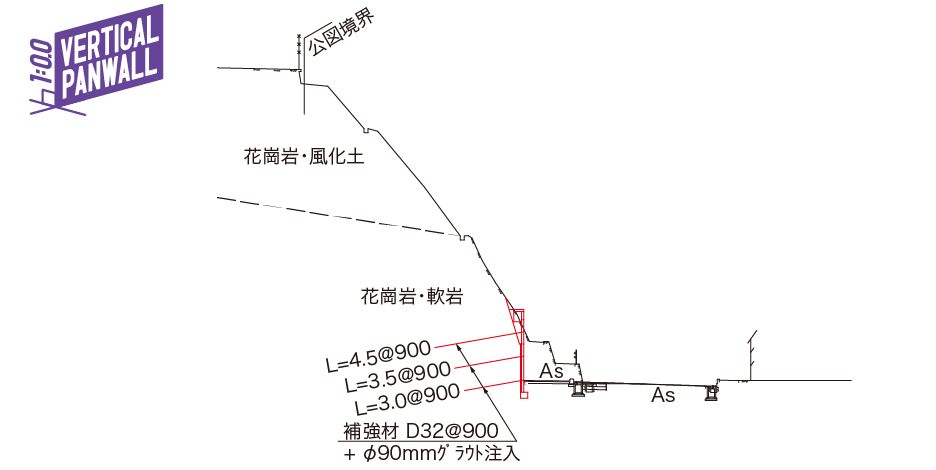

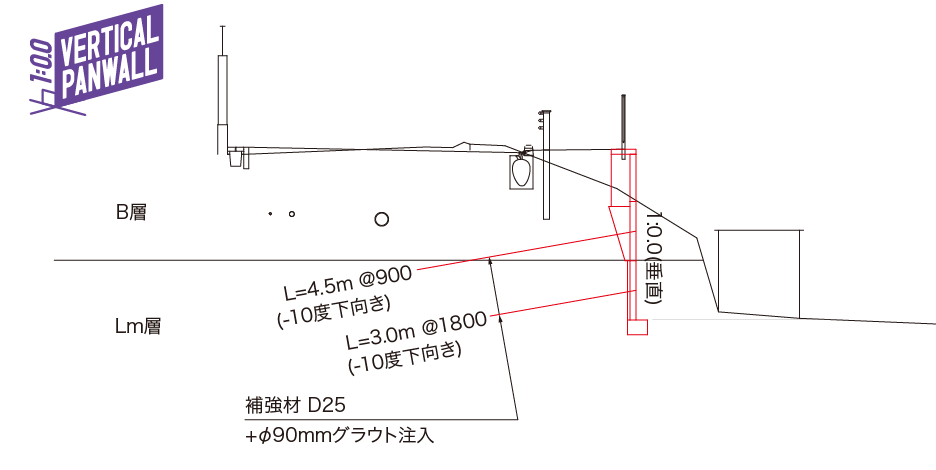

  • VERTICAL PAN WALLとは、垂直〜1:0.2勾配のPAN WALLのことです。
  • 壁面が垂直な擁壁の代替案として適用範囲が拡大しました。

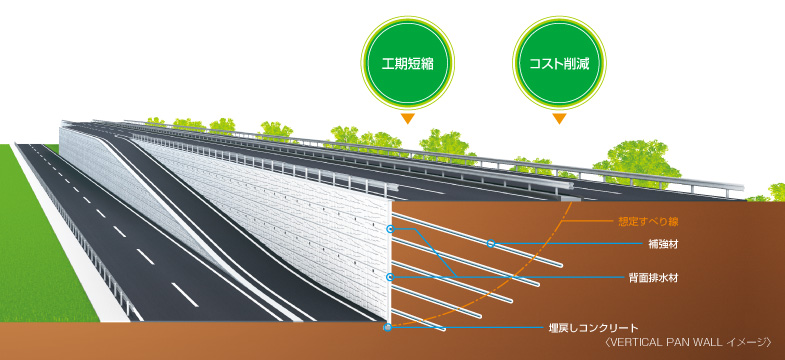

急勾配化のメリット

1.環境保護

  • 法面の改変面積の縮小による環境への影響の低減

2.工事費の低減

  • 掘削残土量の低減
  • 補強法面積の低減
  • 用地買収費用の低減

急勾配化施工(1:0.2〜垂直) VERTICAL PAN WALL

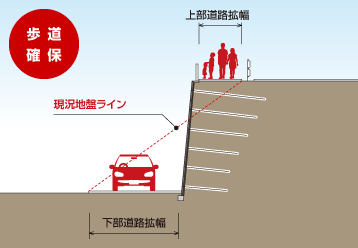

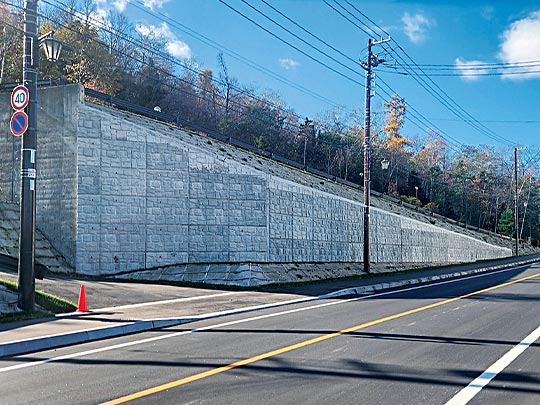

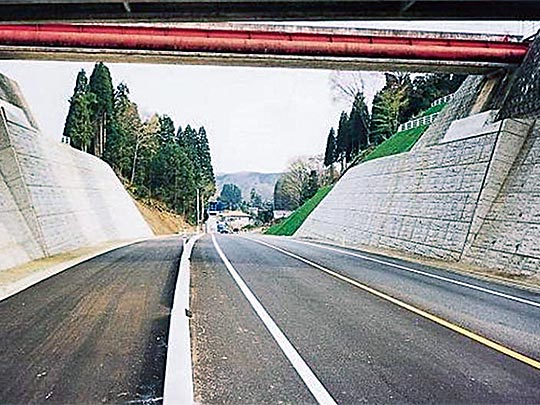

3.法面の上下に有効なスペースを確保(1車線・歩道確保)

  • 下部に有効なスペースを確保できる

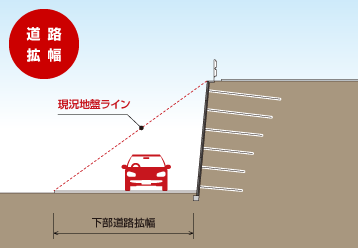

道路拡幅

  • 上下部に有効なスペースを確保できる

歩道確保
